3次元自動設計・Revitアドイン受託開発

1. CIM/BIM 　３次元自動設計

DX時代の設計はBIM/CIMを用いた３次元自動設計になります。

３次元自動設計の主なメリット：

1) 設計作業の効率化　2) 設計の正確さの向上　3) コスト削減　4) 情報共有の容易化　5)データの再利用性

ダイナテックは、次に示す構造物３次元自動設計のための技術・ノウハウを保有しており、様々な構造物の３次元自動設計システムの開発を行っています。

・構造解析と構造設計技術

・解析ソフト開発と設計ソフト開発技術

・BIM/CIMプラットフォームとBIM/CIMソフトのアドイン開発技術

2. CIM/BIM　Revitアドイン受託開発

◎３次元モデルの自動作成

　拡幅OK、曲線構造OK、縦断方向高さ変化OK、不規則形状OK

◎ 自動配筋・Revit上鉄筋干渉チェック

　EXCEL表で必要最小限な情報入力だけで自動配筋が瞬間的に実現。

　Revit上で鉄筋干渉チェックが可能（Revit内部機能を用い、アドインでRevit上鉄筋干渉チェックができます）

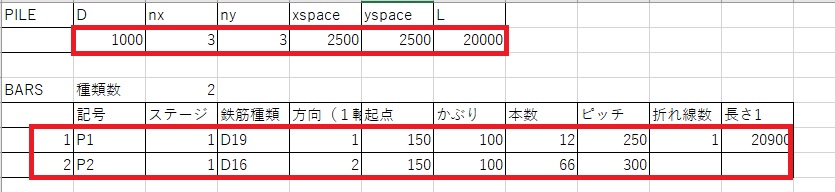

実例：3行だけのEXCEL入力で９本の杭配筋を瞬間的に完成

入力は以下に示す３行のデータだけです。

この３行のデータだけでRevitアドインによる自動配筋が瞬間的に行われます。動画は下に示しています。

◎ 構造解析・FEM解析プログラム・設計ソフトとの連携

　Revit-FRAME, Revit-FEM, Revitとお客様お持ちの設計解析ソフトとの連携

動画ギャラリー：

実例1: 山岳トンネル自動配筋
