楽しいBIM/CIMへ あるべきBIM/CIMへ
煩雑さや難しさを取り除く 大幅な効率化
◎ BIM/CIMモデル自動作成、自動配筋、寸法・タグの自動作成
◎ 日本基準に準拠した断面図・配筋図の自動作成
◎ Excelとの連動によるデータ修正・追加作業のの大幅な効率化
◎ DWG、PDF、IFC自動出力
◎「モデル自動作成＝＞自動設計計算＝＞自動配筋＝＞自動図面作成」一連作業のカスタマイズ
◎ FEM解析機能の付与、設計計算機能の付与
Revit上で直接鉄筋干渉チェックできるアドイン
「barCheck」
◎ Revit上で直接鉄筋の干渉チェックができます。ワンクリックで干渉チェックが完了。
もうRevitとNavisworksを切り替える必要はありません。Revit上で配筋しながら随時鉄筋干渉をチェックできます。修正効果を随時チェックできます。
◎ 鉄筋干渉チェックの余裕度の設定が可能

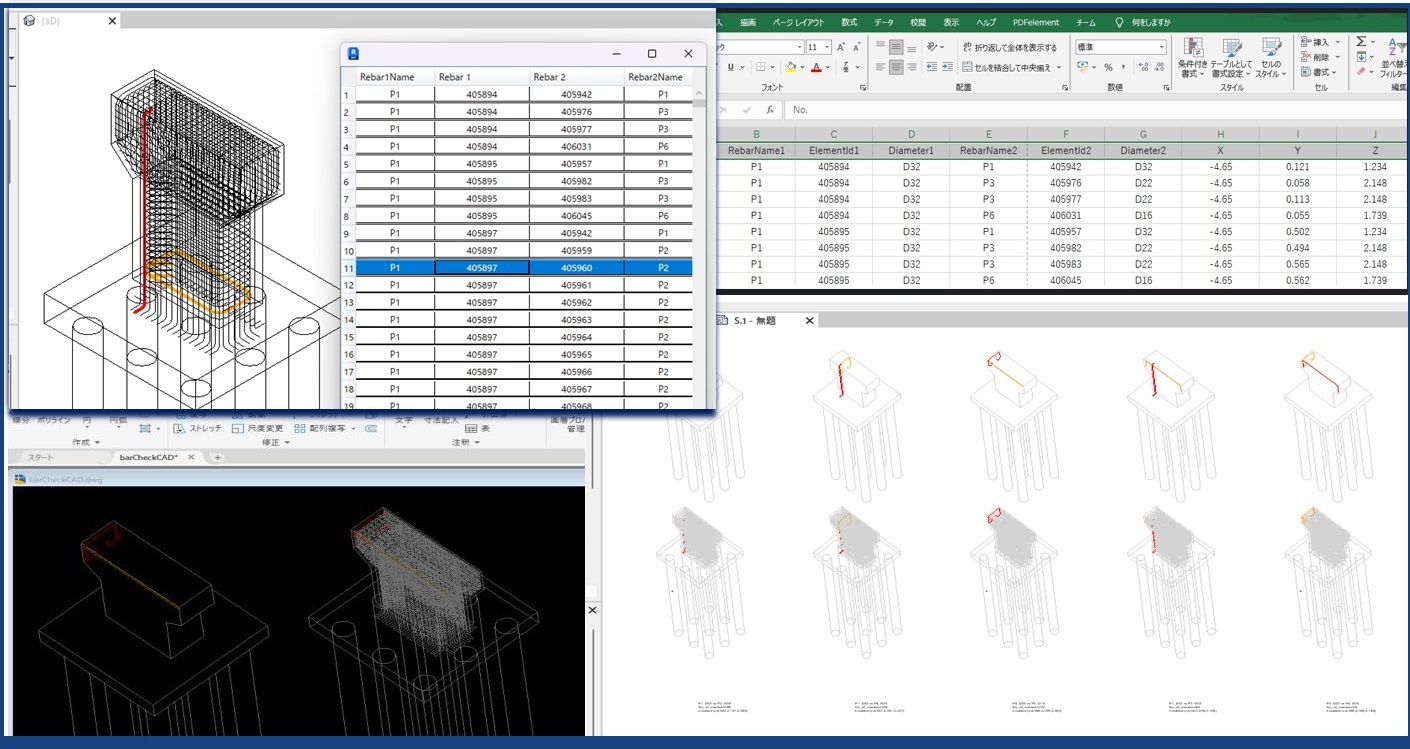

◎ 干渉画面を貼り付けたRevitシートの自動作成、干渉画面のCAD（DWG）ファイルの自動作成、Excel干渉レポートの自動作成
|
barCheck
Revit上直接
鉄筋干渉チェックアドイン
機能紹介 |
|
barCheck
活用例 |
|
| 概要 |
アドインツールセット
「bimSMART Tools」
60以上のRevitアドインのツールセットです。インターフェースを大幅に改善し、多くのユーザーフレンドリーな機能が備わっています。Revitの機能を最大限に活用しながらも、煩雑さや難しさを解消し、設計力を飛躍させる手助けとなります。
直感的なインターフェースとシンプルなコマンドにより、より迅速かつ効率的に操作することができます。 Revit初めての人でもRevitに不慣れな人でもすぐ使えます。60以上のコマンド（アドイン）があり、2次元CADから直接3次元Revitモデルの作成、構造モデルのクイック作成、寸法注釈追加・移動、部材結合・結合解除、ビューの編集・貼り付け、各種集計、型枠数量計算、配筋配置（基礎・壁・柱・はり・床など）などが簡単にできます。従来より作業工数を大幅に削減できます。
主なコマンド（ツール）
◎ 2Ddwgから3D Revitモデルの作成 ◎ クイックモデル作成
◎ 部材結合・結合解除 ◎ 要素色管理
◎ 部材分割 ◎ 通り芯に位置合わせ
◎ 寸法注釈作成 ◎ 寸法値・寸法線の配置
◎ シート上のビュー配置 ◎ トリミング領域の設定
◎ エクセルからシートの作成 ◎ 集計表のエクセル出力
◎ レベル毎 3Dビューの作成 ◎ 表示・非表示の設定
◎ 2D /3D通り芯の切断 ◎ 2D/3D通り芯の切替
◎ レベル2D /3Dの切替 ◎ レベルの切断
◎ パラメータによるオブジェクト検索 ◎ カテゴリーによる検索
◎ タイプによるオブジェクト検索 ◎ はり配筋
◎ 柱配筋 ◎ 基礎配筋
◎ スラブ配筋 ◎ 壁配筋
◎ 配筋図作成（はり、柱、基礎、スラブ、壁） ◎ 鉄筋集計表作成
◎ 型枠数量拾い ◎ 表面積拾い
◎ マルチカテゴリー集計 ◎ 壁・床仕上げ設定
 |
| 実行例 |
|
| 実行例 |
|
| 実行例 |
|
| |
bimSMART 鉄筋加工図自動作成カスタマイズ・サービス |
| 概要 |
Revit上の３D鉄筋モデルの２D加工図を瞬間的に自動作成するアドインです。鉄筋加工帳も集計表も瞬間的に自動作成します。操作は極めて簡単であり、ワンクリックするだけです。大幅な作業効率化に役立ちます。従来より工数を99.9%削減できます。このアドインを使用することで効率性、正確性、生産性が飛躍的に向上します。
お客様のニーズ、お客様のフォーマット・様式に合わせたカスタマイズサービスを提供いたします。
活用場面例１：

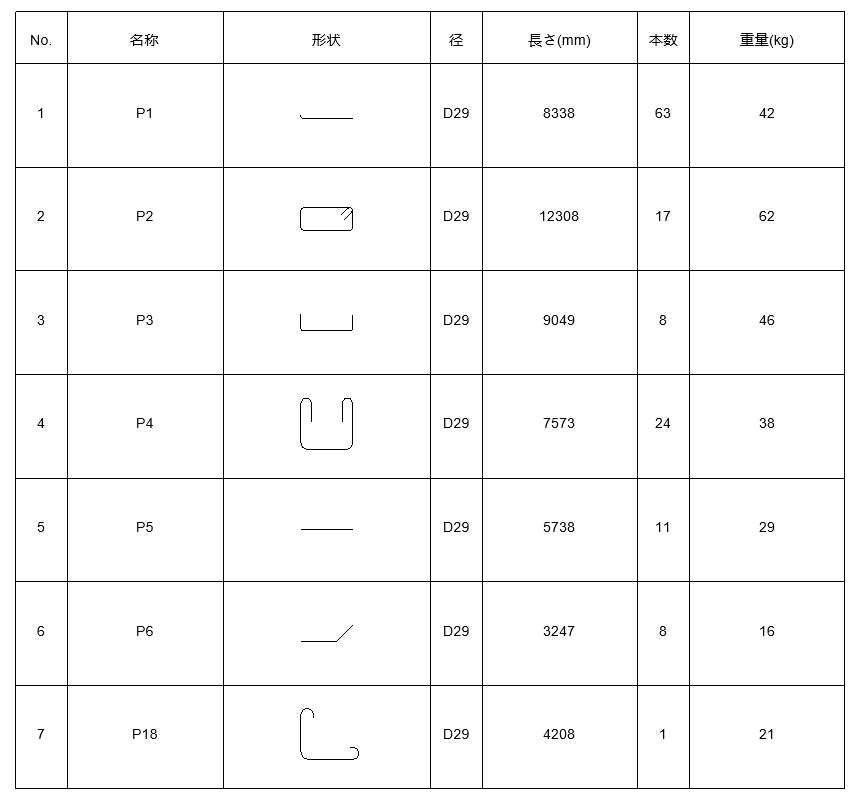

３D鉄筋モデルの加工図と加工帳の自動作成
活用場面例２：
現場からのリクエストで過密部や、現場で変更した部分の複雑部の鉄筋に対する検証を行う場合、検討箇所のみの加工図と加工帳を瞬間的に自動作成
 |
| 実行例 |
|
| |
|
